Мързеливи чертилки

Приятно четене.

Бях се зарекъл в един от предишните ми проекти да си направя най-накрая чертилки за маркиране. В момента ползвам раздвижен триъгълник, с който маркирам различните детайли. Проблемът е, че при работа с него винаги трябва да държа молива, триъгълника и детайла, и третата ръка би ми била много полезна :). В повечето случаи или подпирам някак детайла на масата, или го хващам с колена и е с две думи много неудобно. Няма да споменавам, че в рамките на някой проект много често се налага да нагласям тоя раздвижен триъгълник по 30-40 пъти.
Та както и да е, тази добавка би ми спестила време, нерви и усиля. Тъй като нямам особено дебели дъски, известно време се чудих дали да не слепя 2-3, които се въргалят в работилницата, за да се получи желаната дебелина, но накрая ми хрумна, че мога да използвам за целта едни огромни криви трупчета, които подмятам по пода и ползвам за подпори, и които поради малката си дължина нямаха кой знае какво друго приложение.

След като направих две от страните на блокчето перпендикулярни, си изрязах две филийки. Ползвах техниката при, която детайлът се обръща последователно от двете страни и се реже по-малко, тъй като трупчето беше доста солидно, а и твърдо. След първата филийка минах  трупчето пак на абрихта и си приготвих и втора филийка.

На щрайхмуса докарах дебелината на всички да е еднаква и чак след това минах последната страна на заготовката на циркуляра, за да стане успоредна и тя на останалите.

Нарязах една от заготовките до крайния размер на тялото на чертилката. Тук малко се увлякох и направих повече тела, но впоследствие ми хрумна, че след като така или иначе има материал, е добра идея да си направя повечко чертилки.

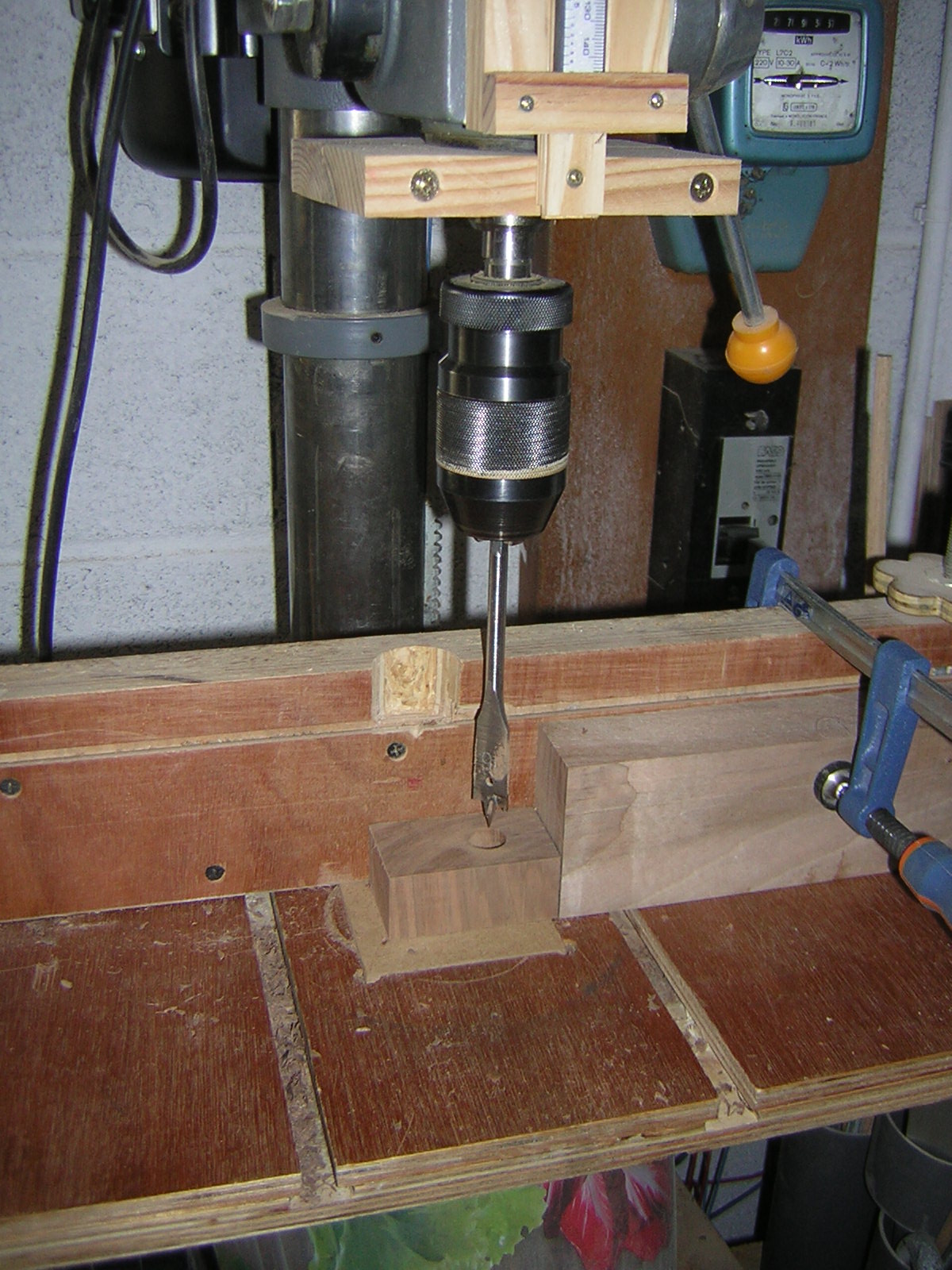

На колонната бормашина пробих дупките за "големите дибли", които ползвам за стъбла на чертилките.

След това пробих дупките, в които ще сложа винтове или шпилка с крилчата гайка в зависимост от това какъв вид е чертилката. Реших да си направя 6 стандартни с размери от 5 мм. до 30 мм., които най-често ми се налага да ползвам и които могат да се регулират, но в малки граници. Стационарните са с обикновен винт, а тия, които ще се ползват за произволни размери, са с крилчата гайка и шпилка за по-лесна настройка.

За шпилката до половината от едната страна пробих с по-голямо свредло, а от средата натам с по-малко, за да мога да навия резбата. Ползвах колонната бормашина със стопове за по-лесно.

 Остана да срежа блокчетата в средата, за да захващат телата диблата като стегна винта.

С шейната на циркуляра направих два прореза перпендикулярно на дупката за дибла, където залепих по-една лентичка дърво, която би предотвратила разцепването на блокчето, ако случайно съм станал много силен и го стегна повечко :).

Голяма мъка се оказа подготовката на резците от шайби - закрепих шайбите на един болт и пуснах да се въртят на колонната бормашина. Първо пробвах с пила, но се оказа много бавно. Пробвах и с дремел и пак беше бавно, накрая взех един диск, който ми се търкаляше и подпуках шайбите с ръчната бормашина. Не знам от какъв метал бяха, но видях голям зор докато успея да ги докарам да са достатъчно остри. Гърбът на шайбите го заравних леко с няколко тръквания.

Изрязах остатъците от усилващите лентички, и изшлайфах от всички страни тялото.

За по-лесен монтаж на шайбите горе долу в центъра на диблата си направих шаблон, като първо пробих с свредло 16-ка за диблата, а после без да променям настройките на колонната бормашина пробих с 22-ка за гайката. Ако имах нормални плоски свредла бих постъпил обратно, но това с назъбения връх е много трудно да се контролира пробиването, свредлото дърпа материала към себе си и, докато се усетиш, е изскочило от другата страна.

Накрая с помощта на шаблона монтирах всички шайби. Не че беше задължително да са в средата, но все пак да има някаква естетика хихи.

Накрая сглобих всички и настроих тези, които ще са с постоянен размер и ги надписах "най-важното".

Не мисля да ги лакирам или мажа с нещо засега, да видим как ще се справят с изпитанието на времето.

Благодаря за вниманието и търпението :).
Лека вечер.
